摘要： 采用歐盟垃圾焚燒發電廠能效計算方法和我國目前常用的能源計算方法,對生活垃圾焚燒發電廠的能效進行了計算.結果表明:目前我國生活垃圾焚燒發電廠項目能源利用水平比較低,項目能源利用率平均約為21%.對比爐排爐與流化床的噸垃圾凈發電量與凈上網電量,發現爐排爐的余熱利用水平普遍高于流化床.不同地區、不同規模、不同爐型的垃圾焚燒發電廠,噸垃圾發電量存在明顯差異.同時也表明,我國生活垃圾焚燒發電能效還有進一步的提升空間。

1垃圾焚燒發電廠能效計算方法

1.1歐盟垃圾焚燒發電廠能效計算方法

歐盟所有成員國從2010年12月12日開始實行的新的絞棄物框架指令》標志著垃圾從一種不被需要的負擔轉變?yōu)橐环N有價值的資源。該指令提出直觀的“垃圾管理五層倒金字塔”原則，指導成員國按照5層優先順序制定各自的政策法規。即：①避免和減少垃圾的產生(prevention);②垃圾直接利用;③循環利用(recycle);④回收利用(recovery)包括能源等利用方法;⑤處置(disposal)如填埋等作為最后使用的手段。

在應用垃圾管理倒金字塔時，歐盟成員國應當在產品和服務的整個生命周期中鼓勵使用那些能產生最佳環境影響的技術與措施。將垃圾再加工成為新產品可以最有效地利用垃圾中的資源，當垃圾回收不是環境友好的選擇時，或者技術或經濟上不可行時，應當利用垃圾產生能源，并通過R，公式激勵措施，鼓勵生活垃圾焚燒廠為企業或者家庭提供能源。如果生活垃圾焚燒廠的能效達到或者超過該公式臨界值的，可以認定為“垃圾管理五層倒金字塔”所提及的“回收利用(re—covery)”。

指令中的R1，公式表示為

式中：Ep表示每年產生的熱能或者電能，在計算時，電能乘以系數2.6，商業供熱乘以系數1.1，GJ/a;Ef表示燃料輸入到熱力系統的熱量，GJ/a;Ew表示廢棄物輸入到熱力系統的凈熱量，GJ/a;Ei表示除Ef和Ew之外的年輸入熱量，GJ/a;0.97是一個無量綱系數，修正鍋爐不完全燃燒的燃料損失。

1.2我國垃圾焚燒發電廠能效計算方法

我國對于垃圾焚燒發電廠能效計算通常用焚燒廠余熱利用水平來反映，一般由噸垃圾發電量、噸垃圾凈發電量、噸垃圾上網電量與噸垃圾凈上網電量4個指標表征，即：

噸垃圾發電量=廠總發電量/垃圾量(2)

噸垃圾凈發電量=(廠總發電量一外加燃料發電量)/垃圾量(3)

噸垃圾上網電量=(廠總發電量一廠自用電量)/垃圾量(4)

噸垃圾凈上網電量=(廠總發電量一外加燃料發電量一廠自用電量)/垃圾量(5)

2垃圾焚燒發電廠能效概況

2.1歐盟垃圾焚燒發電廠能效分析

2.1.1能量回收的類型

在被調查的314家垃圾焚燒發電廠中，單純發電的焚燒廠有83家，單純供熱的焚燒廠有47家，而熱電聯產的有184家。

單純發電的83家焚燒廠，R1的平均因子約為0.55，R1≥0.6的只有31家，合格比例約為37.3%：

單純供熱的47家垃圾焚燒電廠，R1的平均因子約為0.64，R1≥0.6的只有32家，合格比例約為68.1%：

熱電聯產的184家垃圾焚燒電廠，R1的平均因子約為0.76，R1≥0.6的只有142家，合格比例約為77.2%。

2.1.2焚燒電廠的規模

規模G<300t/d的118家焚燒廠，R1的平均因子約為0.63，R1≥0.6的只有59家，合格比例約為50%;

規模300t/d≤G<750 t/d的124家焚燒廠，R1的平均因子約為0.70，R1≥0.6的只有85家，合格比例約為68.5%;

規模G≥750t/d的72家焚燒廠，R1的平均因子約為0.77，R1≥0.6的只有62家，合格比例約為86.1%。

2.2我國垃圾焚燒發電廠能效分析

截止到2016年12月底，我國建成并投入運行的生活垃圾焚燒發電廠250座、總處理能力達2.38×105t/d、總裝機超過4906Mw。其中采用爐排爐焚燒廠數量超過采用流化床爐的焚燒廠數量，類型統計分析如表1所示。

對我國目前的2種主流焚燒技術，調研了53個爐排型焚燒爐與7座流化床型焚燒爐的基本情況，2種焚燒處理技術指標的對比分析如表2所示。

調研爐排爐焚燒廠分析可知：噸垃圾發電量為228～380 kWh/t，噸垃圾凈發電量225～379kWh/t;噸垃圾上網電量164～311kWh/t;噸垃圾凈上網電量161～310kWh/t。噸垃圾發電量與噸垃圾凈發電量，噸垃圾上網電量與噸垃圾凈上網電量差別不大。

調研流化床焚燒廠表明：噸垃圾發電量180～344kWh/t，噸垃圾上網電量133～272kWh/t;扣除廠自用電后，噸垃圾凈發電量為59～196kWh/t，噸垃圾凈上網電量0～133kWh/t?？傮w看來，噸垃圾發電量與噸垃圾凈發電量，噸垃圾上網電量與噸垃圾凈上網電量差別較大。

對比爐排爐與流化床的噸垃圾凈發電量與凈上網電量可以看出，爐排爐的余熱利用水平普遍高于流化床。

從統計結果來看，53座爐排型焚燒廠除1廠用于對外供熱為主外均用于發電，平均噸垃圾發電量326.5kWh/t，最低143.1kWh/t，最高442.46kWhA，尚有整體提高空問。自用電率為16%～18%。按每kWh電耗335g煤計算，相當于年節煤約1.8392×106t。各廠運行狀態基本穩定。造成不同廠較大發電差別的原因，除不同焚燒廠服務區的垃圾熱值差異外，還與設施建設水平與運行管理水平有關。

不同規模、不同爐型的垃圾焚燒發電廠，噸垃圾發電量存在明顯差異。

按照歐盟指令的R1公式，在被調查的60個焚燒廠中，選取26個各參數資料齊全的爐排爐焚燒發電廠進行計算，這26個焚燒廠均是純發電進行余熱回收。結果表明：處理規模G≥1000t/d的R1值平均為0.58(16個焚燒廠)，處理規模G<750t/d的R1值平均為0.42(4個焚燒廠)，處理規模750t/d≤G<1000t/d的R1值平均為0.45(6個焚燒廠)，這26家總的R1能效平均值為0.51。相比歐盟焚燒廠的能效水平，我國焚燒廠的整體能效水平偏低。

3我國典型垃圾焚燒發電廠能耗分布

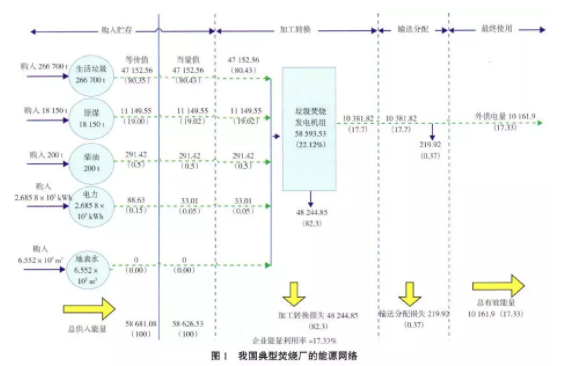

以處理規模800t/d的爐排爐焚燒發電廠為例，根據按照GB/T3484--2009企業能量平衡通則要求編制的能源網絡圖發現，項目主要能量損失在能源轉換這部分，即項目垃圾焚燒化學能轉換成電能的過程，該過程經歷垃圾焚燒生物質能轉換成化學能，再由化學能轉換成蒸汽熱能，蒸汽熱能轉換成汽輪機的機械能，最后由機械能帶動發電機轉子轉換成電能的過程，損失量為標準煤48244.85t/a，占項目總綜合能耗消費量的82.3%，如圖1所示，其主要損失包括鍋爐的損耗、汽輪機的損耗、排汽的損耗、發電機的損耗、管道系統的損耗、設備耗電等。該部分存在節能空間大，需加強在這區域的節能管理。

項目在輸送配送方面，損失標準煤約219.92t/a，主要損失包括線損、網損及配送電設備的電力損耗;從圖1可以看出，項目能源利用率為17.33%，利用效率整體上比較低，焚燒廠需加強節能管理建設，及時發現項目中存在的節能薄弱環節或可重點節能環節，并做出可行方案，予以實施。

在能源加工轉化環節，主要能耗為焚燒爐一鍋爐的損耗、汽輪機的損耗、排汽的損耗、發電機的損耗、管道系統的損耗、設備耗電等。

焚燒爐一鍋爐系統的熱效率一般為78%左右，汽輪一發電機以及凝汽器系統等損耗較大，一般熱效率40%～45%;焚燒廠設備用電主要為水泵、風機、空壓機等。

在垃圾接收系統、燃燒系統、煙氣凈化系統、余熱發電系統、爐渣及飛灰輸送系統、給排水設備系統、暖通設備系統、空氣壓縮機系統、化學水系、輔助燃油系統以及廠區電力損耗這11個系統或部分中，燃燒系統、煙氣凈化系統、余熱發電系統和給排水設備系統這4個部分的用電量占整個廠用電的比例為78.14%，而這幾個系統中的主要耗電設備如表3所示。

4我國垃圾焚燒發電廠能效提升方向

1)從能效的角度評價，采用爐排爐焚燒垃圾的處理效率高于流化床處理方式，強制通風塔改為自然通風冷卻塔，部分煙氣再循環。

2)開發基于垃圾焚燒過程中的燃燒穩定性、垃圾電廠運行的經濟性與環保性的多目標評價監測、控制體系，借助專業的第三方咨詢、檢測機構，根據全廠能量平衡，找出重點用能環節，分析各系統的主要用能設備及參數，對全廠耗能進行分析，從而形成針對性的能效診斷報告。

3)參照其他行業的對標管理方法，結合垃圾焚燒行業的發展特點，建立符合垃圾焚燒電廠特點的對標體系，得出切實可行的標桿，用行業力量和預期引導企業根據標桿找差距、找原因、找辦法，建立更為規范的運營管理制度。

5結論

1)目前我國生活垃圾焚燒發電廠項目能源利用水平比較低，項目能源利用率平均約為21%。

2)對比爐排爐與流化床的噸垃圾凈發電量與凈上網電量可以看出，爐排爐的余熱利用水平普遍高于流化床。

3)不同地區、不同規模、不同爐型的垃圾焚燒發電廠，噸垃圾發電量存在明顯差異。

4)企業需加強節能管理建設，建議各生活垃圾焚燒發電廠進行用能分析，及時發現項目中存在的節能薄弱環節或可重點節能環節，進一步優化節能措施，提高經濟效益。
